在新能源電池、催化劑及生物醫(yī)藥等前沿領(lǐng)域,納米級功能材料的性能高度依賴于粒徑分布、形貌結(jié)構(gòu)及化學(xué)組分的精準(zhǔn)控制。PR-

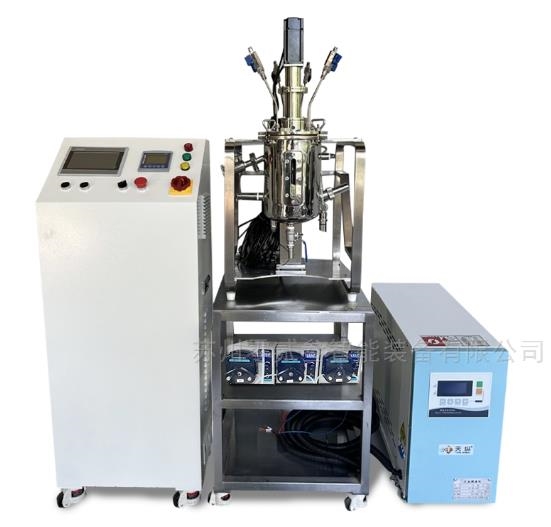

3L共沉淀反應(yīng)釜作為一款專為實(shí)驗(yàn)室到中試規(guī)模設(shè)計(jì)的智能化合成設(shè)備,通過多參數(shù)耦合調(diào)控系統(tǒng)與動(dòng)態(tài)流場優(yōu)化技術(shù),成功突破傳統(tǒng)共沉淀工藝中“反應(yīng)-成核-生長”難以同步控制的瓶頸,為高性能納米材料的規(guī)模化制備提供了可靠解決方案。

一、三維湍流強(qiáng)化混合:從“局部過飽和”到“全域均相成核”
共沉淀反應(yīng)的核心挑戰(zhàn)在于金屬鹽溶液與沉淀劑的瞬時(shí)均勻混合。PR-3L反應(yīng)釜采用雙層螺旋槳+底部導(dǎo)流筒的復(fù)合攪拌結(jié)構(gòu),配合1500rpm可調(diào)轉(zhuǎn)速,可在釜內(nèi)形成高強(qiáng)度三維湍流(湍流強(qiáng)度>0.4m/s)。實(shí)驗(yàn)數(shù)據(jù)顯示,在合成LiFePO4正極材料時(shí),該設(shè)計(jì)使Fe2+與PO4^3-的混合時(shí)間縮短至0.8秒,較傳統(tǒng)平底釜效率提升4倍,有效避免了局部過飽和導(dǎo)致的異常成核,粒徑分布(D50)標(biāo)準(zhǔn)差降低至8nm以內(nèi)。
二、多通道梯度進(jìn)料:精準(zhǔn)操控“反應(yīng)-成核-生長”三階段
設(shè)備配備四路獨(dú)立計(jì)量泵與在線pH/電導(dǎo)率監(jiān)測系統(tǒng),可實(shí)現(xiàn)金屬鹽溶液、沉淀劑、絡(luò)合劑及pH調(diào)節(jié)劑的協(xié)同精準(zhǔn)滴加。以合成鎳鈷錳三元前驅(qū)體(NCM)為例:
1.快速成核階段:以50mL/min高流速同時(shí)注入Ni/Co/Mn硫酸鹽與氨水,控制初始pH=11.2,誘導(dǎo)爆發(fā)式成核;
2.生長調(diào)控階段:切換至2mL/min低流速,逐步滴加NaOH溶液,維持pH=10.8±0.1,促進(jìn)晶核定向生長;
3.陳化終止階段:快速注入去離子水稀釋反應(yīng)液,終止反應(yīng)進(jìn)程。
最終產(chǎn)物球形度達(dá)98%,振實(shí)密度提升至2.3g/cm3,滿足動(dòng)力電池高能量密度需求。
三、智能溫控-壓力耦合系統(tǒng):打造“零熱滯后”反應(yīng)環(huán)境
針對放熱敏感型反應(yīng)(如氫氧化物共沉淀),PR-3L集成半管夾套+磁力循環(huán)泵的快速換熱模塊,配合PID溫控算法,可在30秒內(nèi)將釜內(nèi)溫度波動(dòng)控制在±0.5℃以內(nèi)。在合成ZIF-8金屬有機(jī)框架材料時(shí),該系統(tǒng)使反應(yīng)熱及時(shí)導(dǎo)出,避免局部過熱導(dǎo)致的晶體缺陷,產(chǎn)物比表面積穩(wěn)定在1200m2/g以上,甲烷吸附容量提升22%。
從實(shí)驗(yàn)室探索到中試放大,PR-3L共沉淀反應(yīng)釜以“毫秒級混合響應(yīng)、納米級粒徑控制、智能化過程監(jiān)控”為核心優(yōu)勢,正在成為新能源材料研發(fā)機(jī)構(gòu)的“標(biāo)配工具”。選擇PR-3L,即是選擇一條從原子級設(shè)計(jì)到噸級量產(chǎn)的“直通路徑”。
